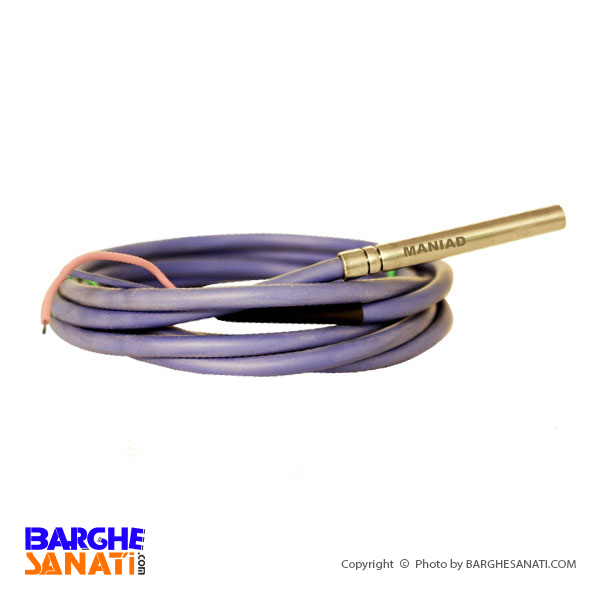

ترموکوپل نوع J سیمی سیلیکونی آروان از یک کابل مخصوص سنسور ترموکوپل ساخته شده است. این سنسور دما را می توانید با توجه به شرایط محل نصب همراه با تجهیزات جانبی مورد استفاده قرار دهید. البته این محصول از اجزایی ساخته شده که بسیار مورد پسند اپراتورها و مهندسان برق واقع شده است. اجزاء مصرفی این سنسور دما از مرغوب ترین برند ها انتخاب شده است. به عنوان مثال: کابل ترموکوپل نوع JX سیلیکونی این سنسور توسط برند مشهور BLF ایتالیا تولید شده که این کابل به عنوان کابل جبران کننده و کابل رابط ترموکوپل در دسترس شما قرار گرفته است و برای انواع مختلف ترموکوپل نوع J مانند هد دار، سیمی، میله ای و… مناسب است. اگر محیط شما دارای رطوبت شدید است، این محصول برای کاربردهای شما مناسب و قابل اطمینان است.
بطور کلی این محصول دارای دامنه دمائی وسیع و کاربردی از 180- تا +750 درجه سانتیگراد است و نسبتا مقرون به صرفه است. البته ذکر این نکته ضروریست که میزان استفاده شما از این بازه دمائی، رابطه مستقیمی با ساختمان این جفت گرمایی دارد. به عنوان مثال: دمای کار کرد ترموکوپل، 400+ درجه سانتیگراد است که در صورت سفارشی کردن ساختار و متریال مورد استفاده، قابل ارتقاست. این محصول کاربردی از دو فلز آهن (Fe) و آلیاژهای نیکل-مس (Cu-Ni) به میزان معین ساخته شده و پایه مثبت سیم داخلی آن از آهن و سر منفی آن از آلیاژ نیکل-مس تشکیل شده است. همچنین بدلیل خاصیت اکسید کنندگی آهن بهتر است از این سنسور دما بیشتر در محیط های بدون هیچ گونه اکسید کننده استفاده شود. این جفت گرمایی در بسیاری از صنایع که نیازمند به سنجش درجه حرارت بالا می باشند، از جمله صنعت پلاستیک سازی و بسیاری از جاهای دیگر مورد استفاده قرار می گیرد.
ویژگی های فنی و عملکردی محصول
در ادامه به بررسی ویژگی های فنی و عملکردی ترموکوپل نوع J سیمی سیلیکونی برند آروان می پردازیم.
امکان سفارشی سازی ابعاد محصول
یکی از مشخصه های مهم این محصول، امکان سفارشی سازی ابعاد و اندازه آن است. هرچند مدل استاندارد در ابعاد 6x50mm ارائه میگردد، اما صنایع ممکن است نیاز به طول غلاف بیشتر (مثلاً 100، 150 یا 200 میلیمتر) یا قطرهای متفاوت داشته باشند. شرکت آروان صنعت هیراد با توجه به نیاز شما مشتریان گرامی، امکان تولید سفارشی را فراهم کرده تا از بهترین عملکرد در کاربردهای خاص اطمینان حاصل شود.
جنس غلاف محافظ ضد زنگ
در این ترموکوپل، جنس غلاف از جنس استیل ضدزنگ (Stainless Steel) یا آلیاژ مقاوم در برابر خوردگی و حرارت ساخته می شود. بسته به سفارش، می توان از استیل 304، 316 یا حتی آلیاژهای پایه نیکل استفاده کرد. این موضوع باعث می شود که سنسور در برابر عوامل خورنده و دماهای بالا دوام بیشتری داشته باشد.
میزان دقت اندازه گیری
طبق استاندارد IEC 60584، ترموکوپل نوع J در کلاس دقت 1 یا 2 قابل ارائه است. کلاس 1 دقت بالاتری دارد و خطای آن در دماهای معمولی کمتر است. به‌عنوان مثال، خطای کلاس 1 می تواند حدود 1.5± درجه‌ی سانتی گراد یا ±0.4% از مقدار قرائت (هرکدام بیشتر باشد) باشد. در کاربردهایی که حساسیت بالاتری نیاز است، انتخاب کلاس 1 توصیه میگردد.
میزان سرعت پاسخدهی
قطر 6 میلی متری غلاف و طول 50 میلیمتری، باعث می شود که این حسگر دما جرم حرارتی کمی داشته باشد و در نتیجه، سرعت پاسخ گویی آن به تغییرات دما بالا باشد. این مشخصه در کاربردهایی مثل کنترل سریع فرآیندهای حرارتی، آزمایشگاه های تحقیقاتی و سیستم‌های برودتی بسیار حائز اهمیت است.
مقاومت بالا در برابر ارتعاش و شرایط سخت محیطی
سیمی بودن سنسور به معنای آن است که بخش اتصال دهنده هد یا بدنه جداگانه ای وجود ندارد و کابل سیلیکونی مستقیماً به غلاف فلزی متصل شده است. این نوع طراحی، در کنار جوشکاری دقیق، مقاومت مکانیکی خوبی در برابر ارتعاشات و ضربه های سبک فراهم می کند. البته برای محیط هایی با ارتعاش شدید، باید تمهیدات اضافه ای مانند بست های نگه دارنده در نظر گرفته شود.
مزایای محصول
در ادامه به بررسی مزایای محصول می پردازیم:
- صرفه‌جویی در هزینه، نسبت به برخی انواع دیگر مانند نوع K یا انواع تایپ های S و R و B، ارزان تر است و برای بسیاری از کاربردهای صنعتی، دقت و مقاومت کافی دارد. سیمی بودن سنسور و استفاده از کابل سیلیکونی نیز می تواند هزینه های کلی را کاهش دهد.
- میزان سرعت پاسخ گویی بالا قطر 6 میلی متری غلاف و طول کوتاه 50 میلی متری باعث می شود سنسور با تغییرات دما به سرعت واکنش نشان دهد. این مشخصه در فرایندهایی که کنترل لحظه ای دما مهم است، بسیار مفید است.
- انعطاف پذیری در نصب کابل سیلیکونی به دلیل انعطاف پذیری خوب، امکان نصب راحت در مسیرهای پیچیده یا فضای محدود را فراهم می کند. همچنین، این کابل در برابر رطوبت، روغن و مواد شیمیایی مقاومت بالایی دارد.
- قابلیت سفارشی سازی امکان تغییر طول، قطر و حتی جنس غلاف را بر اساس نیاز مشتریان تعیین میگردد. این انعطاف در تولید، باعث می شود صنایع مختلف بتوانند دقیقاً محصولی را سفارش دهند که با شرایط فرایندی آن‌ها سازگار باشد.
کاربردهای محصول در صنایع گوناگون
- صنایع غذایی و نوشیدنی در خطوط تولید مواد غذایی، پخت، پاستوریزه و استریلیزه کردن، کنترل دما حیاتی است. ترموکوپل نوع J سیمی سیلیکونی، با مقاومت در برابر رطوبت و روغن، انتخاب مناسبی برای این صنایع است.
- صنایع پلاستیک و پلیمر در دستگاه های اکسترودر، قالب گیری تزریقی و خطوط حرارتی مرتبط با تولید پلاستیک، کنترل دقیق دما به بهبود کیفیت محصول و کاهش ضایعات کمک می کند. این سنسور قادر است به خوبی در این فرایندها استفاده گردد.
- صنایع خودرو در بخش های مختلف تولید خودرو (نظیر پخت رنگ، سیستم های گرمایشی و تهویه)، نیاز به پایش دما وجود دارد. سرعت پاسخ گویی بالا و انعطاف پذیری کابل سیلیکونی، از مزایای مهم این سنسور است.
- آزمایشگاه ها و مراکز تحقیقاتی در آزمایشگاه های کنترل کیفیت یا تحقیق و توسعه، دقت اندازه گیری دما اهمیت زیادی دارد. ترموکوپل نوع J می تواند در محدوده های متوسط دمایی، دقت قابل قبولی ارائه دهد و از طرفی با هزینه کمتر در دسترس باشد.
- سیستم های برودتی و گرمایشی از سیستم های تهویه‌ی مطبوع گرفته تا کوره های کوچک، همگی به سنسوری برای کنترل دما نیاز دارند. مدل سیمی سیلیکونی، امکان نصب در فضای محدود را می دهد و مقاومت خوبی در برابر شرایط محیطی دارد.
راهنمای نصب و نگهداری محصول
- انتخاب محل مناسب: پیش از هر چیز، باید مشخص کنید که در کدام نقطه از فرایند، نیاز به اندازه‌گیری دما دارید. این نقطه باید نماینده‌ی دمای واقعی فرایند باشد و دسترسی مناسبی برای نصب سنسور وجود داشته باشد.
- سوراخ‌کاری یا استفاده از اتصال مناسب: اگر قرار است سنسور داخل لوله یا مخزن قرار گیرد، باید از ترموول یا اتصالاتی نظیر بوشن استفاده شود. در صورت نیاز، می‌توان یک سوراخ کوچک برای عبور سنسور ایجاد کرد. قطر 6 میلیمتر سنسور، فرایند سوراخ‌کاری را ساده می‌کند.
- عبور کابل سیلیکونی: کابل باید از مسیرهای کم‌نویز عبور کند. اگر محیط دارای نویز الکترومغناطیسی بالاست، بهتر است از کانال یا محافظ فلزی استفاده شود. گلندهای مخصوص کابل سیلیکونی نیز می توانند به آب بندی و محکم کردن کابل کمک کنند.
- اتصال به دستگاه نمایشگر یا کنترلر: سیم های ترموکوپل نوع J معمولاً با رنگ بندی استاندارد (مثلاً سیم مثبت سفید و سیم منفی قرمز در برخی استانداردها) ارائه می شوند. باید دقت کرد که قطبیت سیم ها اشتباه نشود. همچنین، در صورت نیاز به خروجی آنالوگ (4-20 mA یا 0-10 V)، باید از ترانسمیتر دما استفاده گردد.
نکات مهم برای خرید محصول
- ابتدا مشخص کنید دمای پروسه کاری شما در چه محدوده‌ای است و آیا تایپ J مناسب کار شما است یا خیر. اگر دما فراتر از 750+ درجه سانتیگراد باشد، شاید نوع K یا آلیاژهای مقاوم تر نیاز باشد.
- مدل استاندارد محصول با ابعاد (6x50mm) برای مصارف معمول مناسب است، اما اگر نیاز به طول بیشتر برای نفوذ در داخل کوره یا مخزن بزرگ دارید، می توانید محصول متناسب خود را سفارش دهید.
- برای محیط های خورنده یا دماهای بسیار بالا، انتخاب جنس غلاف از اهمیت بسیار بالایی برخوردار است. زیرا اگر جنس غلاف بدرستی انتخاب نگردد، محصول برای شما قابل استفاده نیست.
- اگر فرایند شما حساس است، بهتر است کلاس دقت 1 را انتخاب کنید تا خطای اندازه گیری به حداقل ممکن برسد. در صورت حساسیت کمتر، کلاس دقت 2 نیز مقرون‌به صرفه است.
- در صورتی که محیط کاری شما شامل رطوبت، روغن و مواد شیمیایی است، روکش سیلیکونی مقاومت خوبی از خود نشان می دهد. اما اگر دمای محیط اطراف سنسور بالاست، باید دقت کنید کابل در معرض دماهای فراتر از محدوده‌ی سیلیکون قرار نگیرد.
بخش هفتم: پرسش‌های متداول (FAQ)
- آیا می‌توان از این ترموکوپل برای اندازه‌گیری دمای منفی استفاده کرد؟ بله، ترموکوپل نوع J در دماهای زیر صفر نیز قابل استفاده است، اما معمولاً در محدوده‌ی -210 تا 0 درجه‌ی سانتیگراد، دقت آن ممکن است کمی کمتر از دماهای مثبت باشد.
- آیا روکش سیلیکونی در برابر شعله مستقیم مقاوم است؟ کابل سیلیکونی مقاومت خوبی در برابر حرارت دارد، اما در برابر شعله مستقیم یا دماهای بسیار بالا (بالاتر از 250 درجه‌ی سانتیگراد) ممکن است دچار آسیب شود. در این شرایط، باید از روش‌های حفاظتی دیگر استفاده کرد یا کابل با روکش متفاوت سفارش داد.
- میزان خطای اندازه‌گیری در این ترموکوپل چقدر است؟ به‌طور کلی، خطای ترموکوپل نوع J در کلاس دقت 1 می‌تواند حدود ±1.5 درجه‌ی سانتیگراد یا ±0.4% مقدار خوانده‌شده باشد. البته، عوامل محیطی، طول کابل و شرایط نصب نیز بر خطای کلی تأثیر می‌گذارند.
- آیا می‌توان طول کابل را افزایش داد؟ بله، می‌توان از کابل‌های جبران‌کننده (Extension Cable) برای افزایش طول استفاده کرد. با این حال، باید به نوع آلیاژ کابل و قطبیت سیم‌ها دقت کرد تا خطای جبران یا نویز اضافه ایجاد نشود.
- چه مدت‌زمانی طول می‌کشد تا سنسور به تغییر دما پاسخ دهد؟ سرعت پاسخ‌گویی به عوامل مختلفی مانند قطر غلاف، جرم حرارتی و شرایط جریان سیال اطراف بستگی دارد. در قطر 6 میلیمتر و طول 50 میلیمتر، معمولاً زمان پاسخ‌گویی سریع و در حد چند ثانیه خواهد بود.
با توجه به موارد ذکر شده در بالا، می توان نتیجه گرفت که این سنسور برای صنایع نفت، گاز، پالایش و پتروشیمی، کارگاه های تولیدی، آزمایشگاه ها، صنایع غذایی، خودروسازی، پلاستیک و بسیاری حوزه های دیگر گزینه مناسبی است. نکته مهم در انتخاب و استفاده صحیح از این ترموکوپل، توجه به شرایط محیطی (دما، رطوبت، ارتعاش، خورندگی) و رعایت اصول نصب و نگهداری (کالیبراسیون دوره ای، تمیز کاری، حفاظت در برابر ضربه) است.
